Идеально для техники одного нанесения.
Состав Charisma Classic
Основа Bis-GMA matrixПоследняя разработка наполнителя-технология Microglass® II, основанная на Барий-Алюмо-Фтористом стекле.
|
Charisma |
Charisma Classic |
|
|---|---|---|
|
Matrix |
Bis-GMA |
Bis-GMA |
|
Наполнитель |
Microglass® I |
Microglass® II |
|
Наполненность |
58% |
61% |
|
Размер частиц наполнителя |
0.002 - 10 µm |
0.002 – 10 µm |
|
Состав наполнителя |
Барий-Алюмо-Фтористое стекло, высоко-дисперсный диоксид кремния |
Барий-Алюмо-Фтористое стекло, предварительно полимеризованные частицы |

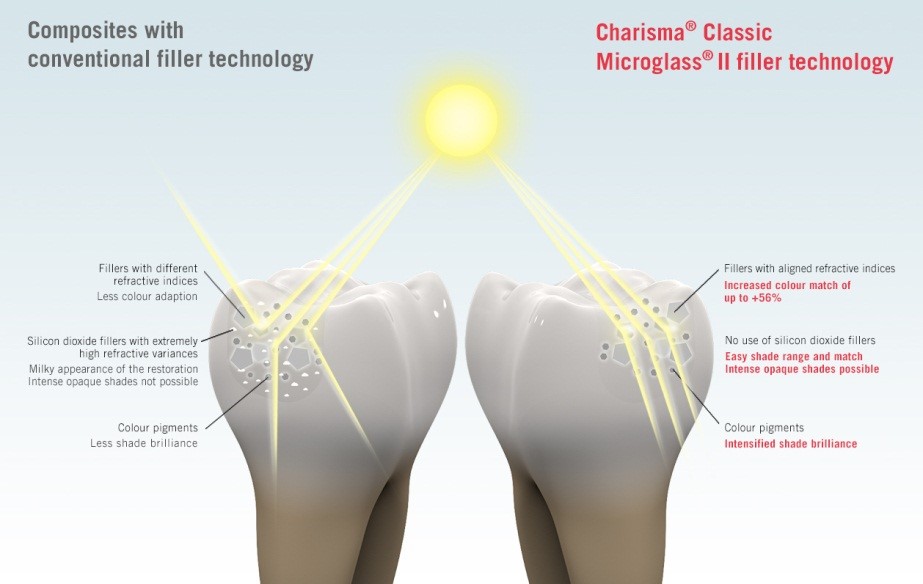

Microglass II

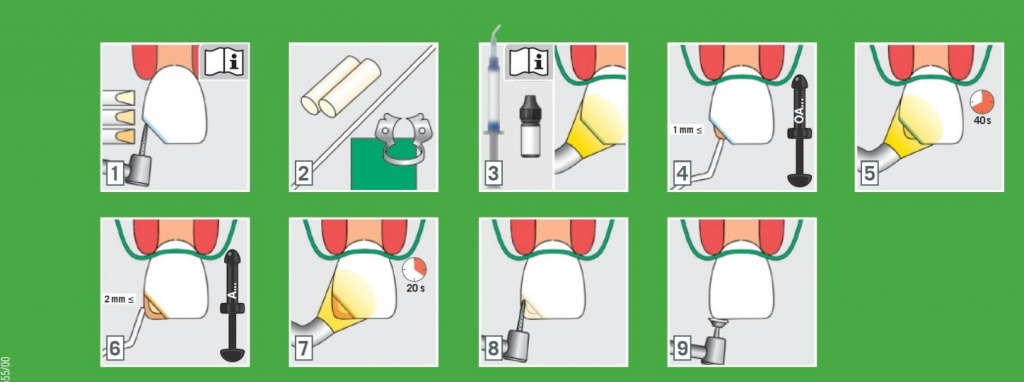

Применение Charisma Classic
- Универсальные оттенки (A1, A2, A3.5, A4, B1, B2, B3, C2): max. слой 2 мм, полимеризация 20 сек
- Опаковые оттенки (OA2, OA3, OA3.5): max. слой 1 мм layers, полимеризация 40 сек
- QHT или LED лампа: 600- 1550 mW/cm², длина волны 460-470 nm
Механические свойства
|
Глубина полимеризации [mm], ISO 4049, 20s LED LCU |
2.75 |
|
Сила на растяжение [MPa], ISO 4049 |
129 |
|
Модуль эластичности [GPa], ISO 4049 |
9.7 |
|
Усадка [Vol%], Watts-method |
2.1 |
|
Пределы усадки [MPa], Фотоэластичнй тест |
6.7 |
|
Чувствительность к свету [s] |
85 |
|
Глубина абразии [µm], ACTA method, 300,000 cycles |
34.1 |
|
Объем абразии [µm³] ACTA method, 300,000 cycles |
0.32 |
|

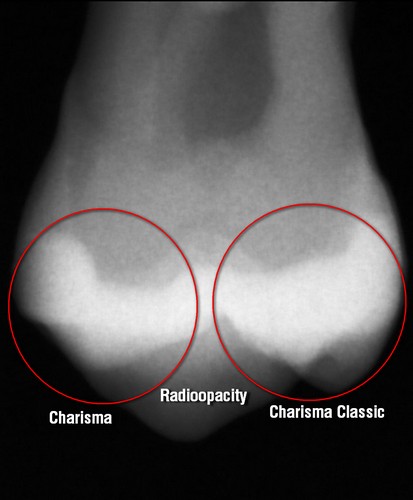

Рентгеноконтрастность [%-Aluminum equivalent] |
253 |

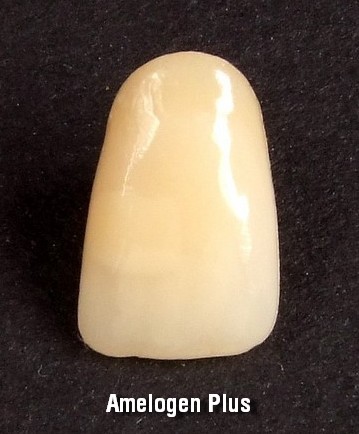

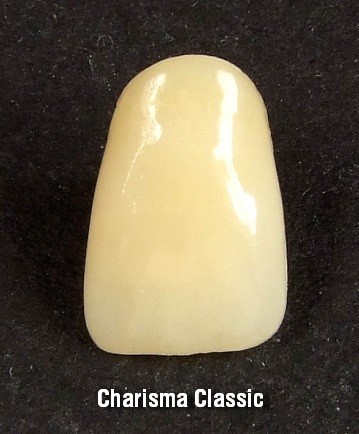

Цветопередача
